Условие задачи
Для деревянной консольной балки прямоугольного поперечного сечения, нагруженной в соответствии с приведённой расчётной схемой, определить реакции в опорах балки и проверить правильность их расчёта.
Принять: q = 5 кН/м; М = 15 кН∙ м; c = 2,5 м.

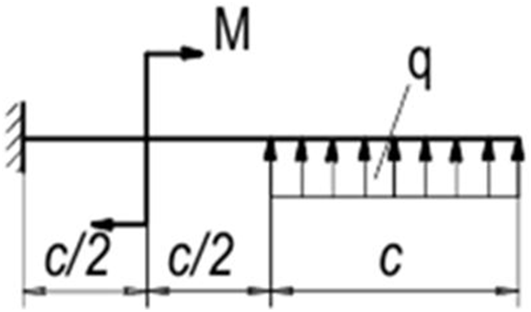

Расчётная схема:
Ответ
Расчётная схема:

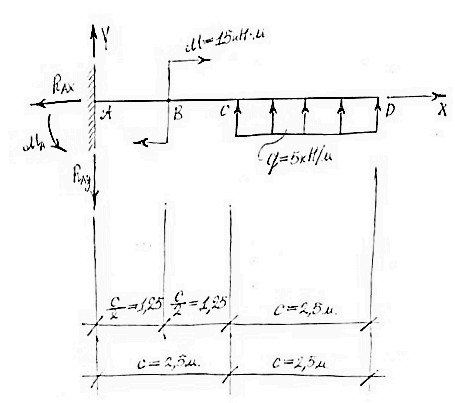

Рисунок 2.2
Обозначаем точки балки, где приложены сосредоточенные силы или моменты, заглавными латинскими буквами (рисунок 2.2).
Заменяем связи в балке опорными реакциями: жёсткая заделка в точке A (рисунок 2.2).
Потяни
