Условие задачи

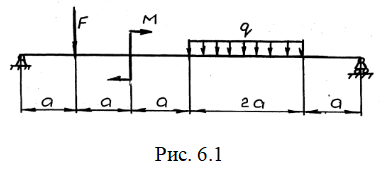

Для двухопорной балки (рис. 6.1), определить реакции опор, построить эпюры поперечных сил и изгибающих моментов.
Найти максимальный изгибающий момент и подобрать необходимые размеры "b" и "h" деревянной балки прямоугольного поперечного сечения, приняв h=2b и [σ]=10Н/мм2, если F= 19 кН, М = 3 кН м, q=20кН/м, а=0,6 м.
Ответ

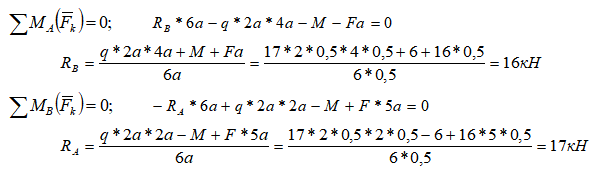

1. Определяем реакции опор (рис. 6.2):
Проверка:
2. Разбиваем балку на 5 участков и определяем поперечную силу для каждого участка:
