Условие задачи

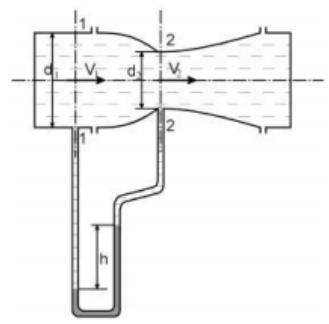

Для измерения расхода бензина, плотность которого , на трубопроводе диаметром d1 установлен расходомер Вентури. Диаметр суженной части расходомера d2.
Определить, пренебрегая сопротивлениями расход бензина Q м3/с, если разность уровней в дифференциальном манометре, присоединенном к расходомеру, равна h.
Исходные данные:
d1 = 350мм;
d2 = 110мм;
h = 500мм.
Ответ
В качестве плоскости сравнения возьмем горизонтальную плоскость, проходящую через ось трубопровода. Рассмотрим сечения 1-1 и 2-2.
Уравнение Бернулли без учета сопротивлений:
Для рассматриваемых сечений при выбранной плоскости сравнения:
