Условие задачи
Два однородных стержня АВ и CD соединены шарниром в т. C. Длина AB=CD=3a; AC=2a. Поверхность стены EF – шероховатая. На часть AC стержня АВ действует равномерно распределенная нагрузка интенсивностью q. Вес стержня длиной а (м) равен Р (Н). Угол α=300. Коэффициент трения между стеной EF и стержнем CD равен f. Определить реакции связей в точках А и B для следующих данных.
а=1 м, P = 20 Н, q=25 Н/м,

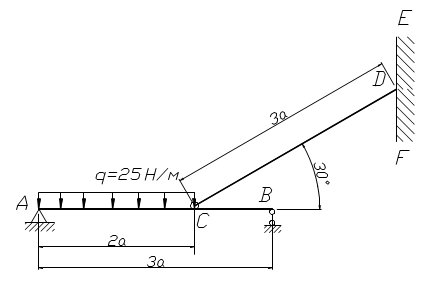

Рис. 1, a
Ответ

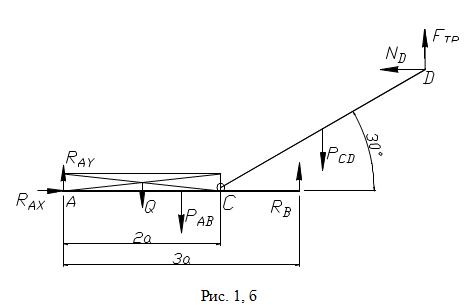

1. Для рассмотрения условий равновесия данной системы тел необходимо составить расчетную схему, используя аксиому связей. Решая задачу в соответствии с этой аксиомой, мысленно отбрасываем связи и заменяем их действие силами реакций отброшенных связей. Другими словами, несвободную систему тел превращаем в свободную (рис. 1, б).
2. Исследуя составленную расчетную схему, получаем, что заданная система...
