Условие задачи

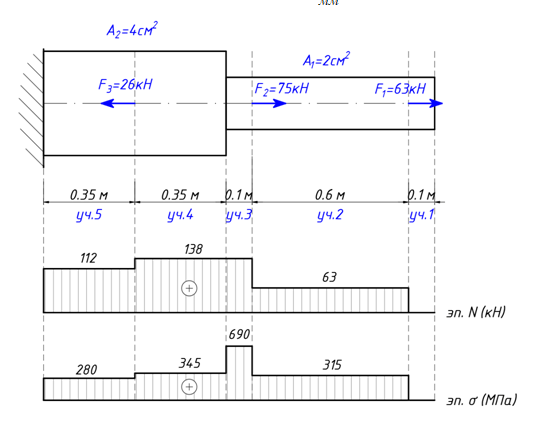

Двухступенчатый стальной брус нагружен силами F1, F2, F3. Площади поперечных сечений ступеней бруса – А1, А2. Построить эпюры продольных сил и нормальных напряжений по длине бруса. Определить перемещение свободного конца бруса. Модуль продольной упругости материала бруса -
Исходные данные:
Ответ
1. Разделим брус на 5 участков.
2. Пронумеруем участки бруса с правой стороны от его свободного конца.
3. На каждом участке проводим сечение, отбрасываем левую часть бруса и определяем продольную силу.
