К параллелепипеду OABCDEKL (рис. 2.1), стороны которого равны l1, l2 и l3 приложены сосредоточенные силы F 1 и F2 и линейная равномерно распределенная нагрузка

23 января 2025
Теоретическая механика

Условие:

К параллелепипеду OABCDEKL (рис. 2.1), стороны которого равны l₁, l₂ и l₃ приложены сосредоточенные силы и линейная равномерно распределенная нагрузка интенсивностью q. Размеры сторон, точки приложения сил , ребро, к которому приложена равномерно распределенная нагрузка и направление действия этой нагрузки указаны в таблице 2.1. Также в этой таблице дана точка параллелепипеда, к которой направлена сила В таблице С2-2 приведены значения сил и интенсивность q равномерно распределенной нагрузки. Определить главный вектор R и главный момент M системы заданных сил.

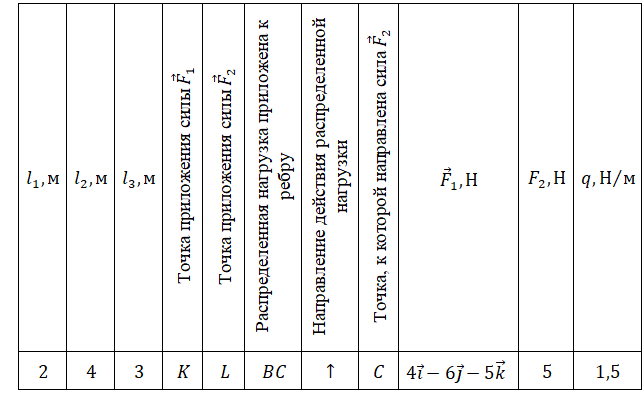

Таблица 2.1. Исходные данные

Решение:

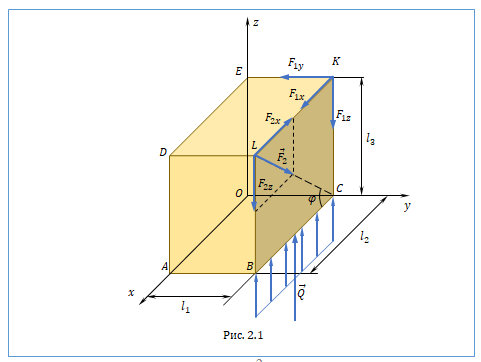

1. Изображаем на рисунке (рис. 2.1) параллелепипед OABCDEKL в соответствии с условием задачи. Выбираем систему координат OXYZ. Прикладываем к точке K проекции силы . Показываем силу приложенную к точке и направленную от точки к точке . К ребру прикладываем равномерно распределенную нагрузку интенсивностью , направленную вертикально вверх.
