К стальному ступенчатому валу, имеющему сплошное поперечное сечение, приложены четыре момента. Требуется построить эпюру крутящих моментов по длине вала; построить эпюру действительных напряжений кручения по длине вала.

Дата добавления: 20.07.2024

Условие задачи

К стальному ступенчатому валу, имеющему сплошное поперечное сечение, приложены четыре момента (рис. 1). Левый конец вала жестко закреплен в опоре, а правый конец — свободен и его торец имеет угловые перемещения относительно левого конца.

а= 1,1 м; b= 1,1м; с = 1,1 м; Т1 = 5,2 кН·м; Т2 = 2,2 кН·м; Т3 = 1,2 кН·м; Т4 = 0,2 кН·м; [τ] = 30 МПа.

Требуется:

1)построить эпюру крутящих моментов по длине вала;

2) при заданном значении допускаемого напряжения на кручение определить диаметры d1 и d2 вала из расчета на прочность, полученные значения округлить;

3) построить эпюру действительных напряжений кручения по длине вала;

4) построить эпюру углов закручивания, приняв G≈0,4E.

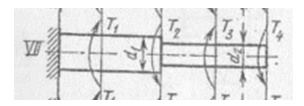

Рис. 1

Ответ

Определяем реактивный момент в жесткой заделке О. Для чего составляем уравнение равновесия в виде:

МZ = 0, Т4 - Т3 + Т2 - Т10 = 0, Т0 = - Т4 + Т3 - Т2 + Т1= - 0,2 + 1,2 - 2,2 +5,2 =4,0 кНм.

Разбиваем длину бруса на четыре силовых участка, в каждом из которых проводим сечения и рассматривая равновесие отсеченной части, определяем внутренние крутящие моменты.

Участок I (сечение 1-1):

Т4 - МК1 = 0, МК1 = Т4 = 0,2 кНм.

Участок II (сечение 2- 2):

МК2 = Т4 - Т3 = 0,2 - 1,2 = -1,0 кНм.

Участок III (сечение 3- 3):

МК3 = Т4 - Т3 + Т2 = -1,0 + 2,2 = 1,2 кНм.

Участок IV (сечение 4- ...
