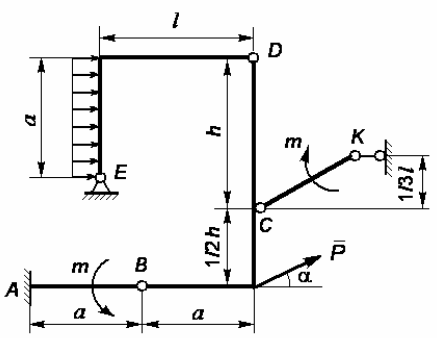

На рис. 50 показана плоская составная конструкция, состоящая из отдельных рам и балок. Дано: P = 10 кН; m = 5 кНм; q = 4 кН/м; a = 2 м; l = 6 м; h = 4 м; α = 300. Требуется определить реакции в опорах A, B и E плоской рамной конструкции.
«На рис. 50 показана плоская составная конструкция, состоящая из отдельных рам и балок. Дано: P = 10 кН; m = 5 кНм; q = 4 кН/м; a = 2 м; l = 6 м; h = 4 м; α = 300. Требуется определить реакции в опорах A, B и E плоской рамной конструкции.»
- Теоретическая механика
Условие:
На рис. 50 показана плоская составная конструкция, состоящая из отдельных рам и балок.
Дано: P = 10 кН; m = 5 кНм; q = 4 кН/м; a = 2 м; l = 6 м; h = 4 м; α = 300.
Требуется определить реакции в опорах A, B и E плоской рамной конструкции.
Решение:

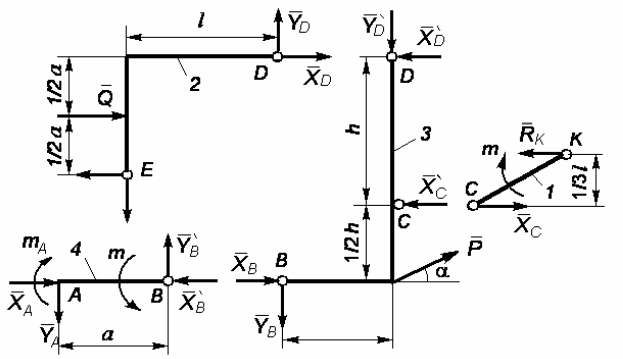

Расчленяем всю конструкцию в шарнирах B, C, K, D, E и рассматриваем равновесие отдельно каждой части (рис. 51).
Рис.51
Равномерно распределенную нагрузку заменяем равнодействующей Q = qa = 8 кН и прикладываем ее в середине длины распределения.
Составляем уравнения равновесия сил для каждой части.
Балка 1
