решение задачи на тему:

На рисунке 1 показаны три способа закрепления бруса, ось которого – ломаная линия. Задаваемая нагрузка и размеры (м) во всех трёх случаях одинаковы. Определить реакции опор для того способа закрепления бруса, при котором реакция,

Дата добавления: 13.11.2024

Условие задачи

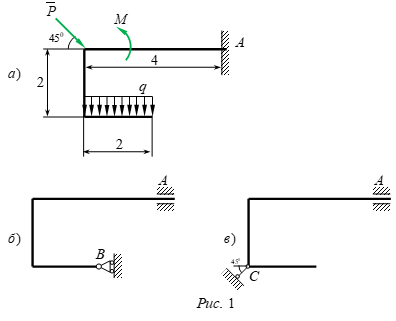

На рисунке 1 показаны три способа закрепления бруса, ось которого – ломаная линия. Задаваемая нагрузка (см. таблицу) и размеры (м) во всех трёх случаях одинаковы.

Определить реакции опор для того способа закрепления бруса, при котором реакция, указанная в таблице, имеет наименьший модуль.

Таблица – Исходные данные и исследуемая реакция

Ответ

Определим вариант, где реакция МА будет иметь наименьшее значение.

Распределённую нагрузку q заменяем сосредоточенной силой Q=q BC = 2 2 = 4 кН, приложенной в точке N, направленной вертикально вниз. CN = NB.

В задании а) реакцию жёсткой заделки представим в виде двух составляющих вдоль координатных осей XA и YA, а так же моментом МА.

В заданиях б) и в) реакцию скользящей заделки представим в виде одной составляющей RA, а так же моментом МА.

В задании б) реакцию подвижного шарнира в точке В представим в виде одной составляющей RB, направленной перпендикулярно плоскости опоры катка.

В задании...
