решение задачи на тему:

На стальном трубопроводе с общим расходом Q л/с имеется участок с тремя параллельно включенными ветвями l1, d1; l2, d2; l3, d3. Определить распределение расхода по отдельным ветвям и потери напора между узловыми точками НАВ.

Дата добавления: 17.07.2024

Условие задачи

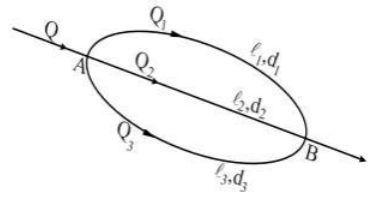

На стальном трубопроводе с общим расходом Q л/с имеется участок с тремя параллельно включенными ветвями  l1, d1; l2, d2; l3, d3.

Определить распределение расхода по отдельным ветвям и потери напора между узловыми точками НАВ.

Исходные данные:

Q = 75л/с;

d1= 200мм;

d2 = 150мм;

d3 = 175мм;

l1 = 1250м;

l2 = 900м;

l3 = 1100м.

Ответ

При параллельном соединении трубопроводов потери напора в каждой ветке равны:

где К1, К2 и К3 расходные характеристики соответствующих трубопроводов.

Расходные характеристики для нормальных стальных труб для квадратичной области сопротивления определяем по справочным таблицам в зависимости от диаметра:

К1 = 0,379м3/с; К2 = 0,181м3/с; К3 = 0,219м3/с.

Выразим расходы по всем веткам через один:
