Условие задачи
На стальном валу постоянного по длине сплошного поперечного сечения, который вращается равномерно с угловой скоростью w , установлены 3 шкива. К одному из шкивов подводится мощность P1, с помощью двух других шкивов мощность передается на рабочие органы машины, при этом известна мощность P2. Расстояние между шкивами равно
Допускаемое напряжение допускаемый относительный угол закручивания Поперечное сечение вала – круг.
Определить крутящие моменты, построить эпюру крутящих моментов,
Определить диаметр вала из условий прочности и жесткости.
Вычислить полный угол закручивания вала.
Модуль сдвига для стали
Ответ

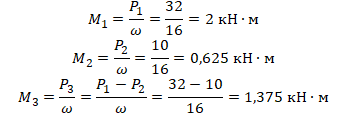

1. Определение крутящих моментов на шкивах вала:
условие:
