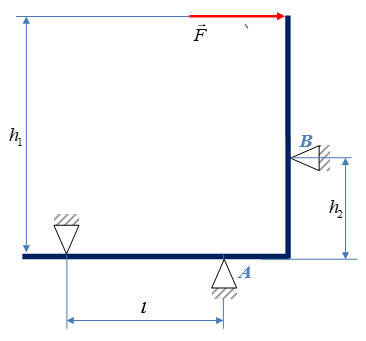

На угольник действует горизонтальная сила ф. На каком расстоянии аш два надо поместить опору В, для того чтобы реакции опор А и В были одинаковы, если размеры lэл равно три десятых метра, аш один равно четыре десятых метра.

Построить эпюру поперечных сил и эпюру изгибающих моментов, найти максимальный изгибающий момент М_макс и по нему подобрать стальную двутавровую балку с указанием ее номера по ГОСТ 8239-72.

Механизм состоит из стержней  1,  2,  3,  4  и ползуна В, соединенных друг с другом и с неподвижными опорами О1 и О2 шарнирами. Исходные данные:

Кривошип О1А (рис. 1) вращается с постоянной угловой скоростью ωО1А = 2 рад/с. Определить для заданного положения механизма:1) произвести кинематический анализ механизма;
