Условие:

Найти для заданного положения механизма скорости и ускорения точек В и С, а также угловую скорость и угловое ускорение звена, которому эти точки принадлежат

В задании приняты следующие обозначения:

ωOA  и εOA – величины угловой скорости и углового ускорения водила - кривошипа ОА в заданном положении механизма;

Направления заданной скорости и ускорения изображены на схеме (рис. 4).

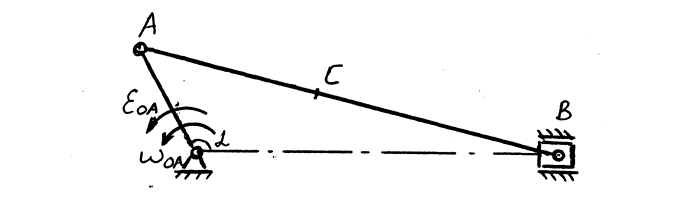

Рис. 4. Схема механизма

Дано:

ωОА= 8 рад/с,  εOA = 9 рад/ с2, OA = 10 см, AВ = 36 см, AC = 15 см,

 α=120°.

Найти:

νB, νC, ωАВ,  aB, aC, εАВ .

Решение:

Согласно данным задачи, приведенный в условии рисунок принимает вид, показанный на рисунке 5.

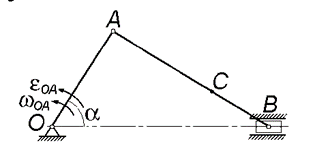

Рис. 5. Условие задания

1. Анализ структуры механизма.

Механизм состоит из двух подвижных звеньев: кривошипа ОА, совершающего вращательное движение вокруг оси Oz, перпендикулярной плоскости рисунка, и шатуна АВ, совершающего плоскопараллельное движение.

2. Расч...
