Условие:
Найти реакции опор конструкции, схема которой изображена на рис. С1.2. Необходимые исходные данные представлены в таблице С1.
Таблица С1
Рис. С1.2
Решение:

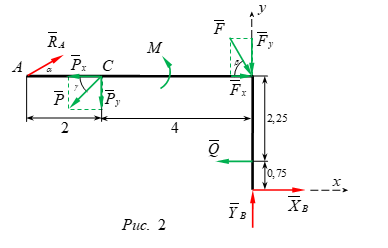

Рассмотрим равновесие твёрдого тела. Отбросим внешние связи и заменим их реакциями в соответствующих точках (рис. 2):
реакцию подвижного шарнира в точке А представим в виде одной составляющей RA, направленной перпендикулярно плоскости опоры катка;
реакцию неподвижного шарнира в точке В представим в виде двух составляющих вдоль координатных осей XB и YB.
Кроме того, на тело действуют заданные силы:
- ...
