Определение реакции опор твердого тела. Таблица 1. Исходные данные. Дополнительно в точке В  тело по варианту закрепим шарнирно неподвижной опорой. Неподвижность тела будет обеспечена.

1. Закрепляем твердое тело с помощью опор.

Твердое тело (рис. 1, а) по варианту в точке опирается на гладкую поверхность¹, что не обеспечивает его неподвижность. Дополнительно в точке В тело по варианту закрепим шарнирно неподвижной опорой. Неподвижность тела будет обеспечена.

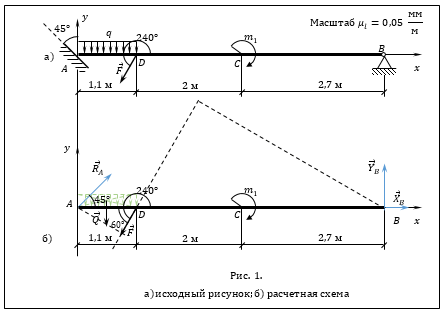

Покажем закрепленное тело с нагрузкой на исходном рисунке (рис. 1, а).

2. Составляем расчетную схему (рис. 1, б).

Покажем ко...
