Определение усилий в стержнях стержневой конструкции. Определение усилий в стержнях стержневой конструкции. Определение усилий в стержнях стержневой конструкции.

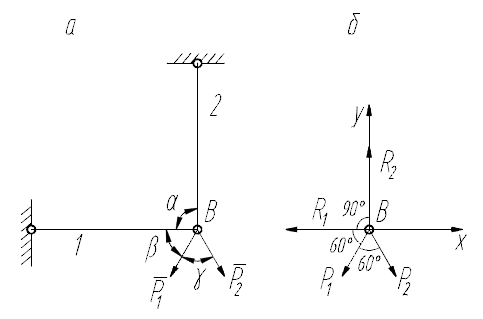

1. Рассматриваем равновесие шарнира В (рис.1 а)

Рис.1

2. Освобождаем шарнир от связей и изображаем действующие на него активные силы и реакции связей (рис.1 б )

3. Выбираем систему координат таким образом, чтобы на одной из осей лежала неизвестная сила реакции стержня и составляем уравнения равновесия для системы сил, действующих на шарнир В.
