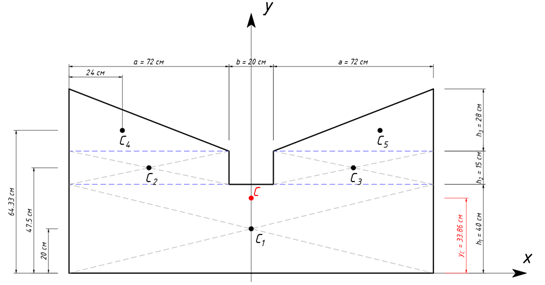

Определить координаты центра тяжести плоской фигуры сложной геометрической формы. Определить координаты центра тяжести плоской фигуры сложной геометрической формы.

1. Вычерчиваем заданную фигуру в масштабе. Поскольку фигура имеет вертикальную ось симметрии, требуется определить только вертикальную координату yс.

2. Направляем оси координат. Ось Y проходит по оси симметрии. Ось Х проходит через основание фигуры.

3. Фигуру разбиваем на 5 простых частей (три прямоугольника и два треугольника)

4. Для каждой простой части находим положение центра тяжести и обозначаем Сi

5. Для каждой прост...
