Условие задачи
Определить реакции опор составной конструкции (системы из двух твердых тел, соединенных шарниром в точке С), показанной на рис. 1а. Вес конструкции не учитывать.
Исходные данные:

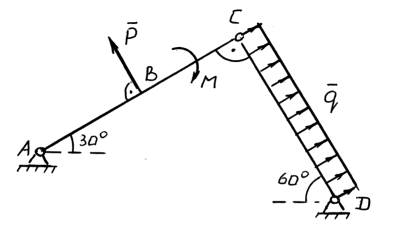

Рис. 1, а. Расчетная схема системы двух тел
Ответ
1. Конструкция представляет собой систему двух твердых тел, соединенных шарниром С, который является внутренней связью. Внешние связи цилиндрические шарнирно-неподвижные опоры в точках А, D, присоединяющие рассматриваемую конструкцию к другим телам.
2. Согласно принципу освобождения от связей, мысленно отбрасываем внешние связи, заменяя каждую шарнирно-неподвижную опору двумя взаимно перпендикулярными составляющими реакций: RАx, RAy и RBx, RBy (рис. 1б).
3. Для произвольной плоской системы сил, приложенных к конструкции, можно составить только три уравнения равновесия. Число же неизвест...
