Определить силы взаимодействия, возникающие в промежуточном шарнире В, и усилия в поддерживающих составную конструкцию опорах, пренебрегая весами балок.

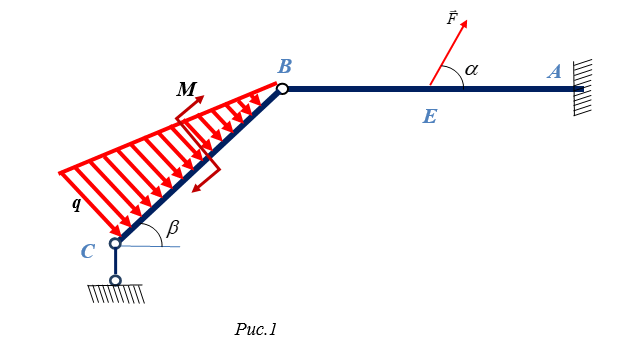

Составим расчетную схему. Для этого разделим систему тел по шарниру В. На расчетной схеме покажем действующие на балку АВ и балку ВС активные силы и реакции связей. (рис.2)

Балка BC находится под действием пары сил с моментом М и равномерно-возрастающей нагрузки интенсивности q. Распределенную нагрузку заменим равнодействующей силой численно равной: 1,92 кН, направленной перпендикулярно ВС, точка приложения D находится на расстоянии от точки В.
