Условие задачи

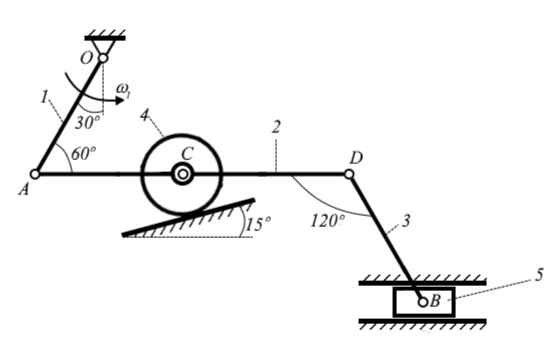

Плоский механизм, расположенный в вертикальной плоскости (рис. К2) состоит из стержней 1, 2, 3, катка 4 и ползуна 5, соединённых между собой и с неподвижной опорой O шарнирами. Качение катка 4 происходит без скольжения и отрыва от плоскости. Длины стержней l1, l2, l3, радиус катка R4 и другие необходимые для расчета размеры указаны на рисунке. В некоторый момент времени положение движущегося механизма определяется углами α = −30о, β = 60о, γ = 120о, δ = 15о. Задана величина угловой скорости ведущего звена 1 ω1 = 4 c-1. Найти скорости точек VA, VB, VC , а также угловые скорости тел ω2, ω3, ω4 .
Ответ
Выбираем масштаб (1:10) и строим схему механизма в соответствии с заданными углами и размерами, показываем заданную угловую скорость 1 ведущего звена 1
Так как задана угловая скорость тела 1, то решение начинаем с рассмотрения движения этого тела.
Тело 1 совершает вращение вокруг неподвижной оси.
Проводим на рисунке вектор скорости VA точки A перпендикулярно звену OA и определяем величину этой скоро...
