Условие задачи

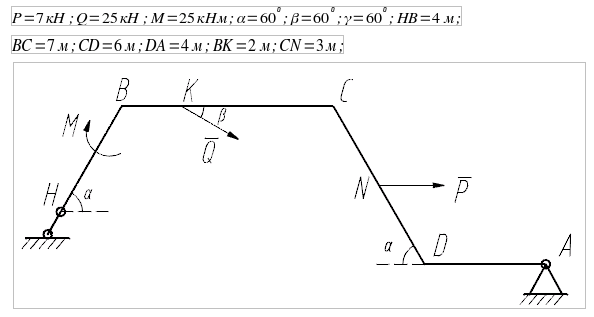

Плоская однородная рама (рис.1) расположена в вертикальной плоскости и опирается на неподвижный шарнир А и подвижный шарнир Н. К раме приложены горизонтальная сила Р , наклонная сила Q и момент М.
Найти реакции опор RAX , RAY , RHX , RHY .
Ответ

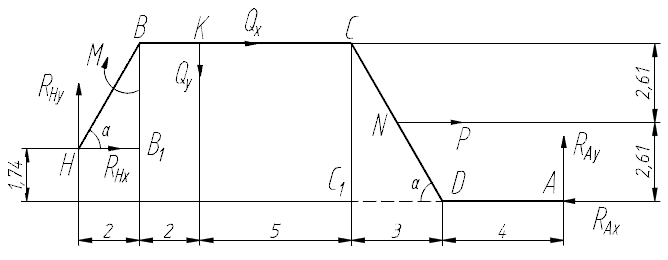

Составим расчетную схему и покажем все размеры
Рис.2
Найдем длину отрезков HB1 и BB1 из прямоугольного треугольника HBB1
