Условие задачи

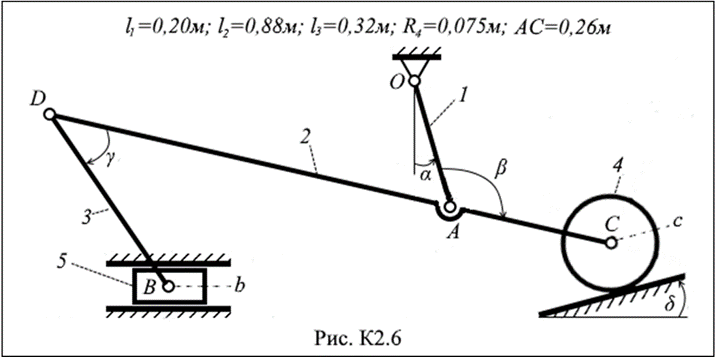

Плоский механизм, расположенный в вертикальной плоскости, состоит из стержней 1, 2, 3 катка 4 и ползуна 5, соединенных между собой и с неподвижной опорой O шарнирами (рис.K2.6).
Качение катка 4 происходит без скольжения и отрыва от плоскости. Длины стержней , радиус катка R4 и другие необходимые для расчета размеры указаны на рисунках.
В некоторый момент времени положение движущегося механизма определяется углами α, β, γ, δ. Значения этих углов, а также величина угловой скорости ведущего звена или линейная скорость одной из точек механизма указаны в табл. K2.
Для данного положения механизма определить величины, указанные в таблице в столбце «Найти».

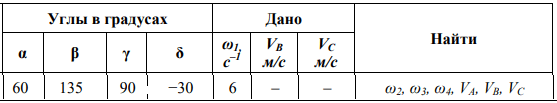

Таблица K2 Таблица исходных данных
Ответ

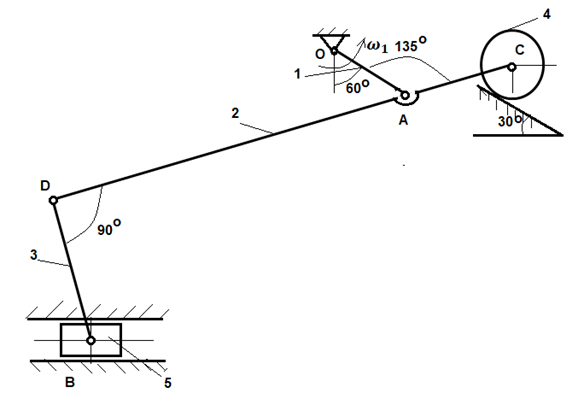

1. Построим в масштабе схему механизма.

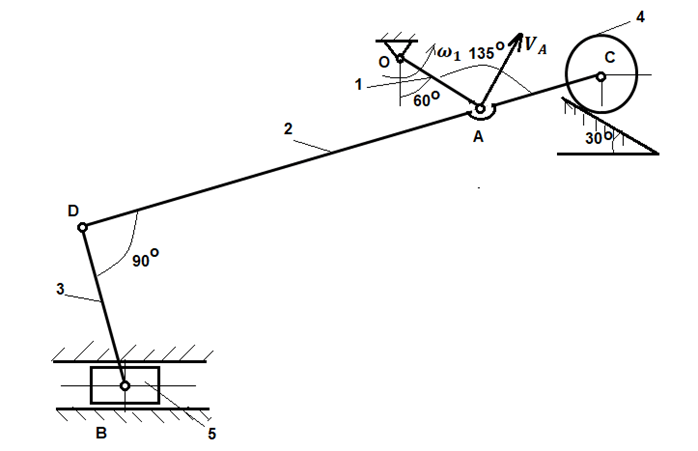

2. Точка вращается вокруг неподвижного центра О, поэтому скорость точки будет направлена перпендикулярно штоку 1 по направлению вращения.
3. Рассмотрим тело 4, к...
