Плоский механизм состоит из стержней 1,2,3,4 и ползуна Е, соединенных шарнирами друг с другом и с неподвижными опорами О1, О2; шарнир D находится в середине стержня АВ.

Дата добавления: 24.10.2024

Условие задачи

Плоский механизм состоит из стержней 1,2,3,4 и ползуна Е, соединенных шарнирами друг с другом и с неподвижными опорами О1, О2; шарнир D находится в середине стержня АВ. Длины стержней равны соответственно: l1 = 0.4м, l2 = 1.2м, l3 = 1.4м, l4 = 0.6м.  Угловое ускорение звена 1 в данный момент времени равно ε1 = 1с-2. Положение механизма определяется углами α, β, γ, ϕ, θ.

Определить скорости всех точек механизма, обозначенных буквами на схемах. Угловые скорости всех стержней и ускорение точки А, а также угловое ускорение звена АВ.

Ответ

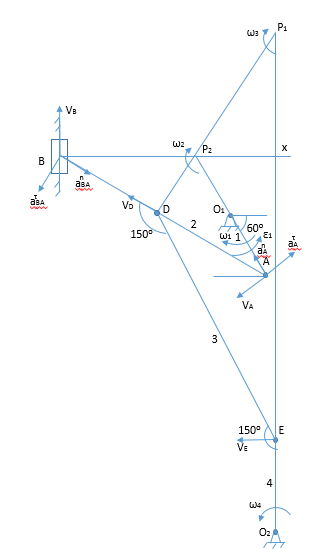

1. Строим расчетную схему данного механизма в положении согласно заданным стержням.

2. Скорость точки Е

3. Зная направление VА, VВ, VE одновременно находим Р1 мгновенный центр скоростей звена 3 и Р2...
