Построить эпюру поперечных сил и эпюру изгибающих моментов, найти максимальный изгибающий момент М_макс и по нему подобрать стальную двутавровую балку с указанием ее номера по ГОСТ 8239-72.
«Построить эпюру поперечных сил и эпюру изгибающих моментов, найти максимальный изгибающий момент М_макс и по нему подобрать стальную двутавровую балку с указанием ее номера по ГОСТ 8239-72.»
- Теоретическая механика
Условие:

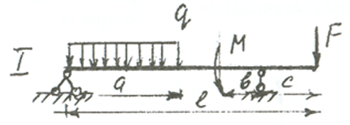

Дано:
а = 2,4м, b = 3,6 м, с= 2,0м, l = 11м, М = 8 кН·м, F=18 кН, q = 20кН/м,
[σ]= 150МПа.(15кН/см2).
Требуется:
Построить эпюру поперечных сил и эпюру изгибающих моментов, найти максимальный изгибающий момент Ммакс и по нему подобрать стальную двутавровую балку с указанием ее номера по ГОСТ 8239-72.
Решение:
Освобождаем балку от связей (опор), заменяя их действие, реакциями опор.
Для полученной плоской системы сил составляем уравнения равновесия, в виде:
Из уравнения (1), имеем:
Из уравнения (2), находим:
