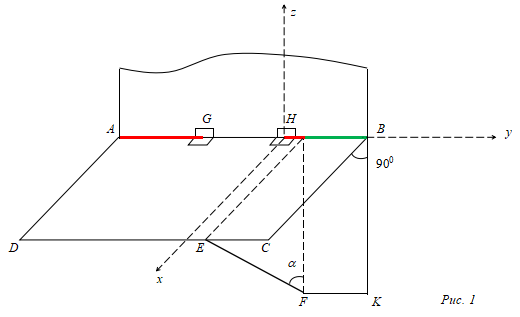

Прямоугольная полка ABCD весом P удерживается в горизонтальном положении «невесомым» стержнем EF, составляющим угол с вертикалью.  Определить реакции петель G и H и усилие в стержне EF.

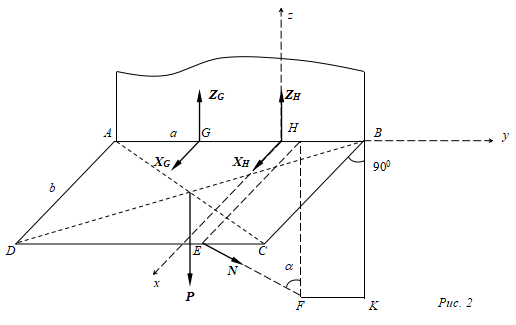

1. Рассмотрим равновесие плиты. На плиту действуют силы: тяжести P, а также реакции связей. Реакции цилиндрических подшипников в точках G и H разложим на две составляющие X_G, Z_G и X_H, Z_H, реакцию N стержня направляем вдоль стержня, считая, что он растянут.

Обозначим AB = a, BC = b размеры полки.

2. Для определения неизвестных реакций составляем шесть уравнений равновесия действующей на плиту ...
