Рассчитать плоскоременную передачу (рис. 6) в системе привода ленточного транспортёра. Мощность электродвигателя N1, его угловая скорость ω1, скорость ленты транспортёра v, передаточное отношение редуктора u.

13 августа 2024
Теоретическая механика

Условие:

Рассчитать плоскоременную передачу (рис. 6) в системе привода ленточного транспортёра. Мощность электродвигателя N₁, его угловая скорость ω₁, скорость ленты транспортёра v, передаточное отношение редуктора u. Диаметр барабана 400 мм. Режим работы равномерный. Выполнить рабочий чертёж ведущего шкива.

Дано: D_б = 400 мм; N₁ = 10 кВт; ω₁ = 47π; u = 17,5; v = 0,3 м/с.

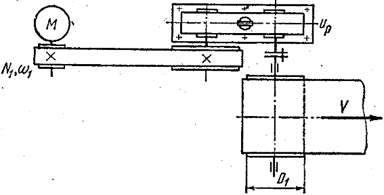

Рисунок 6 – Плоскоременная передача привода ленточного транспортера

Решение:

Выбираем плоский приводной резинотканевый ремень с прокладками из комбинированных (полиэфирных и хлопчатобумажных) нитей в основе с номинальной прочностью прокладки 55 Н/мм и приведенной рабочей нагрузкой q = 3 Н/мм (в стандарте она называется максимально допускаемой рабочей нагрузкой).

Определяем минимальный диаметр малого шкива по формуле М. А. Саверина,
