Условие задачи

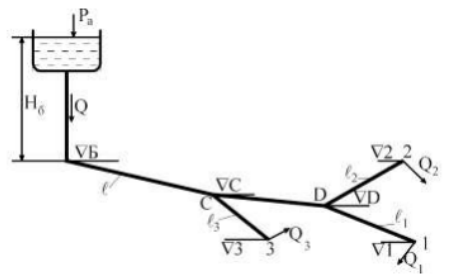

Рассчитать водопроводную сеть согласно схеме и определить минимальную высоту водонапорной башни Нб, если свободный напор у потребителей должен быть не меньше hсв=10 м, а геодезические отметки соответствующих точек равны: Построить напорную линию.
Исходные данные:
Q1 = 30л/с;
Q2 = 20л/с;
Q3 = 25л/с;
l = 1300м;
l1 = 400м;
l2 = 450м;
l3 = 500м;
l4 = 600м.
Ответ

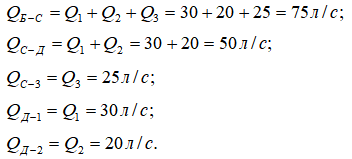

По схеме определяем расходы воды на участках сети:
По найденным расходам подберем диаметры труб по предельным расходам, и соответственно по диаметру определим расходную характеристику данного участка.
Далее определим перепад давления на каждом участке по формуле:
