Условие задачи
Равновесие плоской системы параллельных сил.

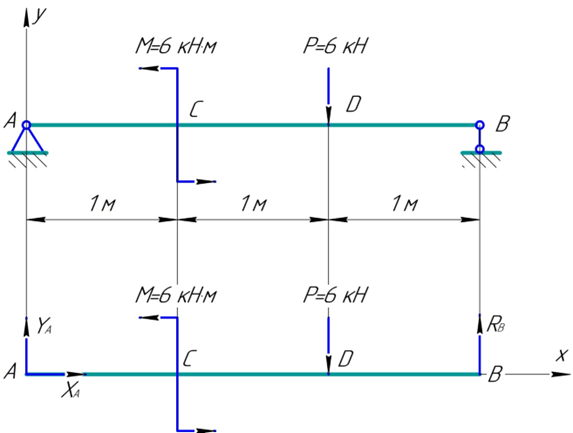

Определить реакции связей для балок, изображенных на рисунке.
Дано: P=6 кН, М=6 кН∙м.
Найти: XA, YA, RB
Ответ
Отбросим мысленно связи и заменим их реакциями. Реакция в точке В RВ направлена по вертикали. Реакция шарнира А может иметь любое направление в плоскости, поэтому заменяем её двумя составляющими ХА и УА .
Проведем оси координат и запишем уравнения равновесия. Так как проекция силы ХА является единственной силой, проецирующейся на ось Х, то, следовательно, ХА=0.
Заметим, что с...
