Ступенчатый брус нагружен вдоль оси двумя силами. Брус защемлен с левой стороны. Пренебрегая весом бруса, построить эпюры продольных сил и нормальных напряжений.

«Ступенчатый брус нагружен вдоль оси двумя силами. Брус защемлен с левой стороны. Пренебрегая весом бруса, построить эпюры продольных сил и нормальных напряжений.»
  • Теоретическая механика

Условие:

Ступенчатый брус нагружен вдоль оси двумя силами. Брус защемлен с левой стороны. Пренебрегая весом бруса, построить эпюры продольных сил и нормальных напряжений.

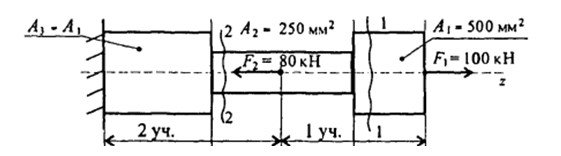

Рис.4.

Решение:

Разбиваем длину бруса на четыре характерных силовых участка: I, II, III и IV.

Границами участков являются изменения площадей поперечных сечений или сечения где приложены внешние силы, см. рис.4,а).

Рис.4, а)

В пределах каждого выделенного участка проводим сечения: 1-1 и т.д. и приме-няя метод сечения, ра...
