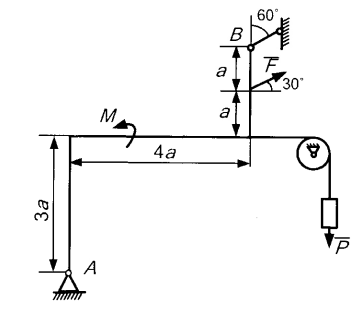

Жесткая рама имеет в точке А неподвижную шарнирную опору, а в точке В закреплена невесомым стержнем. Исходные данные:  Определить: реакции в точках А и В, вызываемые действующими нагрузками.

Рассмотрим равновесие рамы. Проведем координатные оси ху и изобразим действующие на раму силы: силу , пару сил с моментом М, натяжение троса (по модулю ) и реакции связей (реакцию неподвижной шарнирной опоры А изображаем двумя ее составляющими, реакцию стержня изображаем вдоль оси стержня, полагая, что стержень находится под растягивающей нагрузкой).
