Условие задачи
Жесткая рама закреплена в точке А шарнирно, а в точке В прикреплена к шарнирной опоре на катках.
На раму действуют пара сил с моментом V=100H*м и сила F1=10H , которая действует под углом
к горизонтальной оси.
Определить реакции связей в точках А и В, вызываемые заданными нагрузками. При окончательных расчётах принять L=0,5м.
Ответ

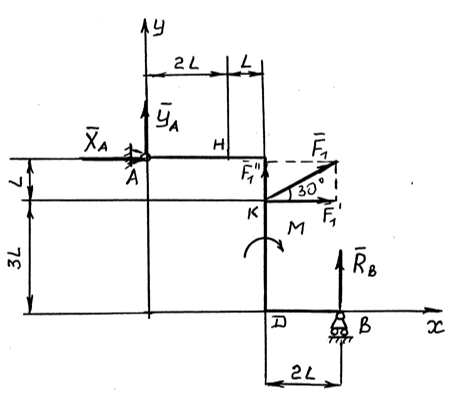

Рассмотрим равновесие рамы. Проведем координатные оси ХY и изобразим действующие на раму силы: силу
, пару сил с моментом М и реакции связей (реакцию неподвижной шарнирной опоры А изображаем двумя ее составляющими, реакция шарнирной опоры на катках направлена перпендикулярно опорной плоскости).
