Исходные данные: действующий на вал крутящий момент, M = 3300 H·м. Диаметр вала d = 60 мм. Длина соединения (ширина ступицы) l = 90 мм. Подобрать шпонку для соединения вала с зубчатым.

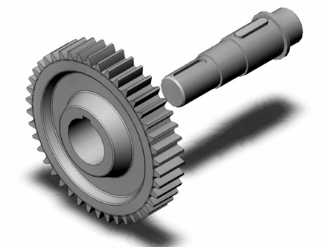

Изображение деталей шпоночного соединения.
Решение:
Шпонку выбираем в соответствии с размером диаметра вала и посадочного размера ступицы по ГОСТ 23360-78 Соединения шпоночные с призматическими шпонками
При d = 60 мм, шпонка имеет размеры:b =18 мм, h=11 мм,t1 =7мм, t2 =4,4 мм,l =90 мм

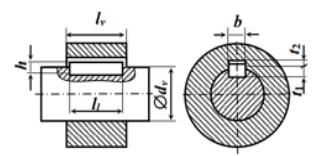

Шпоночное соединение с призматической шпонкой.
Определяем напряжения смятия по формуле:
см =2М/[d(h-t1)(l-b)] = 23300103/[60(11-7)(90-18)] =381,94 МПа [C] =100 МПа
(допус...
