Спроектировать соединение между зубчатым венцом и ступицей зубчатого колеса. Материал ступицы – сталь C45E (Rp0,2 = 370 MPa, Rm = 630 MPa); материал зубчатого венца – оловянистая бронза G-SnBz12 (Rm = 290 MPa).
Передаваемый крутящий момент M = T = 480 Н·м. d2 = 340 мм; dr = 55 мм; dv = 260 мм; b2 = 46 мм.

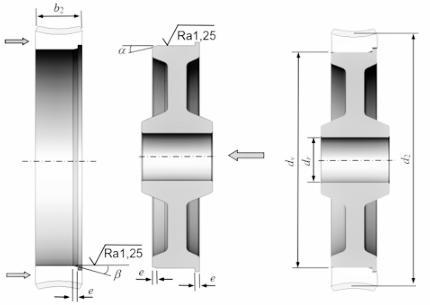

Расположение элементов зубчатого колеса.
Согласно рекомендациям: = 510, = 3045, еmin = 0,01dv + 2мм, тогда принимаем: = 10, = 30, еmin = 0,01260 + 2 = 4,6 мм, примем е = 5,0 мм.
Среднее контактное давление определяется по формуле:
р 2kM/(d2vlf), где k- коэффициент запаса сцепления, k = 1,3;
l - длина соединения, l = b2 - 3e = 46 - 35 = 31мм;
f - коэффициент трения, f = 0,08. Тогда:
р 21,3480103/(3,142602310,08) = 2,37 Н/мм2 = 2,37 МПа.
Деформация деталей определяется по формуле:
= рdv103(С1/Е1 + С2/Е2), где Е - модуль упругости материала:
сталь - Е1=2,1105МПа, бронза - Е2=1,2105МПа. С1 и ...
