На токарно-винторезном станке 16К20 производится обтачивание на проход шейки вала D=59 мм до d=52h12 мм. Длина обрабатываемой поверхности l=450 мм

«На токарно-винторезном станке 16К20 производится обтачивание на проход шейки вала D=59 мм до d=52h12 мм. Длина обрабатываемой поверхности l=450 мм»

17 октября 2024
Теория машин и механизмов

Условие:

На токарно-винторезном станке 16К20 производится обтачивание на проход шейки вала D=59 мм до d=52h12 мм. Длина обрабатываемой поверхности l=450 мм, длина вала l₁=850 мм. Заготовка представляет собой поковку из материала Сталь 20ХН, . Заготовка крепится в центрах. Система СПИД – нежесткая. Параметр шероховатости поверхности Rz 80 мкм. Эскиз обработки заготовки и схема установки резца приведены на рисунках 1,2.

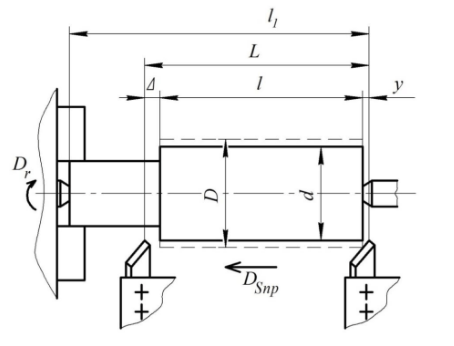

Рисунок 1 – Эскиз обработки заготовки

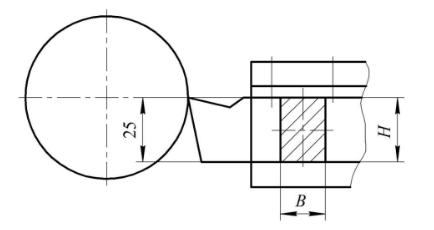

Рисунок 2 – Схема установки резца

Требуется выбрать режущий инструмент, назначить режим резания (с использованием нормативных таблиц) и определить машинное (основное) время.

Решение:

Выбор резца и геометрических элементов.

Для обработки вала из стали 20ХН напроход применяем токарный проходной резец прямой правый из твердого сплава Т5К10 с относительно равномерным сечением среза. Материал корпуса резца сталь 45.

У станка 16К20 расстояние от опорной плоскости резца в резцедержателе до линии центров составляет 25 мм (рисунок 2), поэтому для установки резца вершиной по центру берем его высоту корпуса H=25 мм. Стандартному размеру H=25 мм соответствует ширина корпуса B=16 мм. Принимаем размеры поперечного сечения корпуса резца BxH=16x25 мм. Длину L проходного резца, зависящую от...
