Условие задачи
Нарисовать кинематическую схему редуктора зубчатого трехступенчатого цилиндрическо–конического прямозубого. Обозначить числа зубьев. Наименование и назначение деталей машин. Определить основные кинематические и силовые параметры. Исходные данные: мощность двигателя – 1,5 кВт; частота вращения двигателя – 1200 об/мин; числа зубьев колес по порядку: 17, 92, 21, 106, 25, 102; КПД зубчатой передачи – 0,9.
Ответ

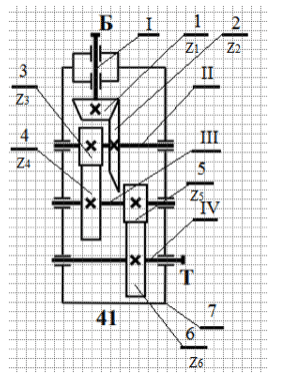

Рисунок 1. Кинематическая схема 3-х ступенчатого коническо-цилиндрического редуктора.
I - входной (быстроходный) вал; II - 1-ый (быстроходный) промежуточный вал; III- 2-ой (тихоходный) промежуточный вал; IV - выходной (тихоходный) вал.
1 - коническая шестерня; 2 - коническое колесо; 3 - цилиндрическая шестерня
1-ого промежуточного вала; 4- цилиндрическое колесо 2-ого промежуточного вала; 5 - цилиндри...
