Стальной лист с размерами b = 1350 мм и δ = 4мм приваривается к каркасу, с нагрузкой F = 110 kН. Рассчитайте сварной шов. Конструктивные элементы материала - сталь С235.
- Теория машин и механизмов
Условие:

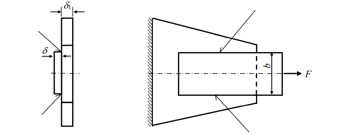

Стальной лист с размерами b = 1350 мм и δ = 4мм приваривается к каркасу, с нагрузкой F = 110 kН.
Рассчитайте сварной шов. Конструктивные элементы материала - сталь С235.
Решение:
Примечание. Вызывает сомнение заданная ширина листа b = 1350 мм, считаем, что это опечатка и действительная ширина листа b = 135 мм.
Делаем предварительно проверку на прочность, на растяжение листа.
Условие прочности на растяжение для листа имеет вид:
𝜎max = F/Ap [𝜎p], где площадь сечения листа равна: Ap = b = 1354 = 540 мм2.
[𝜎p] - допускаемое напряжение на разрыв для материала листа (сталь С235), равное, согласно приведенной таблице: [𝜎p] = 125 МПа = 125 Н/мм2, учитывая, что сталь Ст.3, является аналогом стали С235 и принимая, что нагрузка - статическая.
Таблица Допускаемые напряжения д...
