решение задачи на тему:

Требуется: на схеме пространственного механизма манипулятора указать направления движения звеньев и определить: классы кинематических пар (КП); число степеней свободы механизма; маневренность манипулятора.

Дата добавления: 04.09.2024

Условие задачи

Требуется: на схеме пространственного механизма манипулятора указать направления движения звеньев и определить:

  • классы кинематических пар (КП);
  • число степеней свободы механизма;
  • маневренность манипулятора.

Ответ

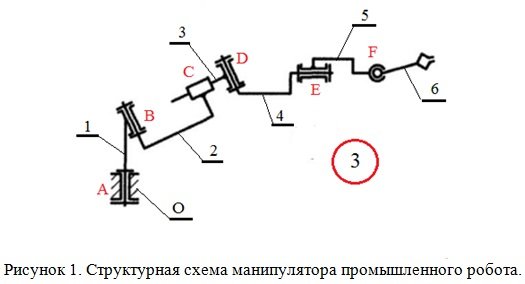

Оцифруем звенья исходной схемы и латинскими буквами обозначим кинематические пары.

1. Анализ схемы манипулятора

Выходное звено 6 (схват), которое со стойкой 0 не образует кинематических пар, следовательно, схема рассматриваемого механизма является незамкнутой пространственной кинематической цепью. Подвижность (число степеней свободы) определяется по формуле СомоваМалышева для пространственных механизмов:

W = 6n -5p5 - 4p4 - 3p3 - 2p2 - p1, (1), здесь n число подвижных звеньев, кинематические пары: р5 5 класса, р4 4 класса, р3 3 класса, р2 2 класса и р1 1 класса.

Для определения зна...
