Условие задачи
В четырехскоростной ступенчатой коробке передач (рис. 1) определить :
- значения передаточных отношений от колеса 1 к колесу 5 при различных передачах;
- скорости вращения выходного колеса 5.
Включение соответствующей передачи осуществляется одной из муфт (I, II, III, IV).

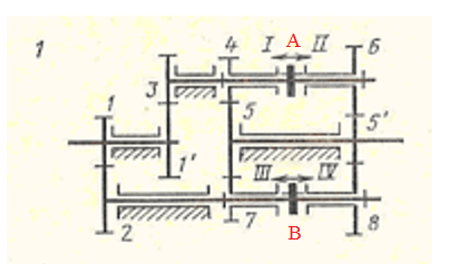

Рисунок 1. Кинематическая схема коробки передач
Ответ
Дано:
z1 = 12,
z1 = 18,
z2 = 36,
z3 = 30,
z4 = 13,
z5 = 35,
z5 = 20,
z6 = 28,
z7 = 13,
z8 = 28
𝜔1 = 60 рад/с.
Передача I (включена муфта I, остальные - выключены)
При этом колеса 3 и 4 - вращаются, как одно целое, передавая вращение на блок шестерен 5-5, а колеса 6, 7 и 8 вращаются - вхолостую, не передавая вращение на вал блока шестерен 5-5.
Цепь вращения: (1+1) --- (3+4) --- 5 .
Проверяем условие соосности: z1 + z3 = z4 + z5 = z6 + z5
z1 + z3 = 18+30 = 48; z4 + z5 = 13+ 35 = 48; z6 + z5 = 28 + 20 = 48, т.е. - выполняется.
Передато...
