Вычертить в стандартном масштабе кинематическую схему и разметку механизма для 6 положений входного звена (кривошипа). За начальное (нулевое) положение следует принять начало рабочего хода механизма.

«Вычертить в стандартном масштабе кинематическую схему и разметку механизма для 6 положений входного звена (кривошипа). За начальное (нулевое) положение следует принять начало рабочего хода механизма.»
  • Теория машин и механизмов

Условие:

lAB = 0,085 м, lСD = 0,24 м, n1 = 2800 об/мин.

Требуется:

3.1. Вычертить в стандартном масштабе кинематическую схему и разметку механизма для 6 положений входного звена (кривошипа). За начальное (нулевое) положение следует принять начало рабочего хода механизма.

3.2. Построить в стандартном масштабе: план скоростей и план ускорений для одного из положений механизма.

Решение:

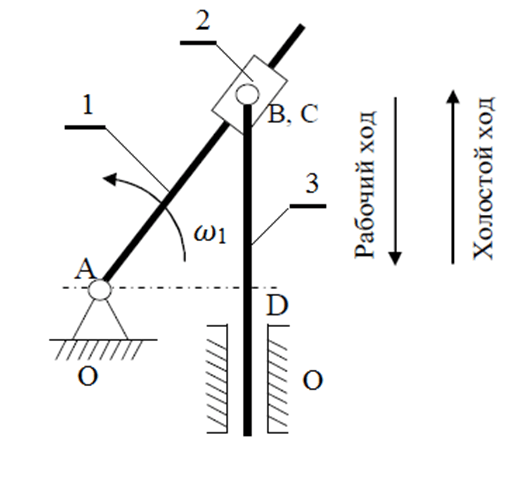

Рисунок 3.

Примечание. Задание размера СD ничего не дает и даже более того не согласуется с размером АВ, требуется задание размера АD, который и не задан. Далее не понятно для какого положения задан размер АВ, который является переменной величиной. Кроме того, перемещение точки В может происходить только по вертикали, поэтому и кривошип 1 не может совершать поворот на 360, т.е. не может в этих усл...
