Выполнить структурный анализ механизма. 2.1. Составить структурную схему механизма. 2.2. Определить наличие избыточных или пассивных связей. 2.3. Определить подвижность механизма. 2.4. Составить структурную формулу механизма.

8 сентября 2024
Теория машин и механизмов

Условие:

Выполнить структурный анализ механизма.

2.1. Составить структурную схему механизма.

2.2. Определить наличие избыточных или пассивных связей.

2.3. Определить подвижность механизма.

2.4. Составить структурную формулу механизма.

Решение:

Дано

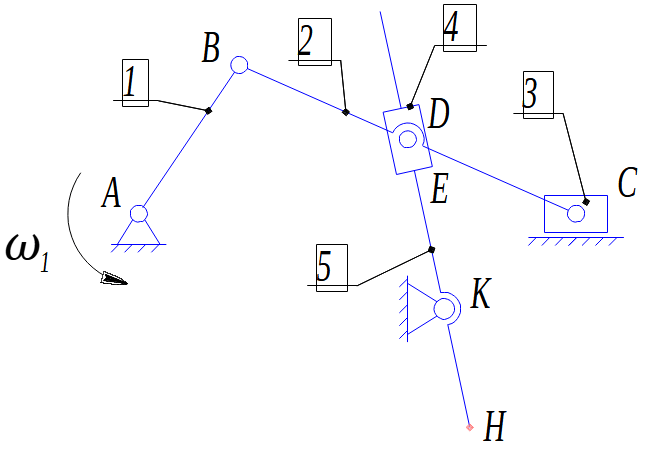

Рисунок 3. Структурная схема рычажного механизма

Рассматриваемый плоский механизм состоит из шести звеньев k = 6, число подвижных звеньев пять n = 5.

Ведущее звено 1 совершает вращательное движение относительно неподвижной опоры А, звенья 2 и 4 совершает сложное плоскопараллельное движение, звено 3 совершает возвратно поступательное движение вдоль горизонтальной направляющей, звено 5 совершает в...
