Для механизма, изображенного на схеме, требуется:назвать все звенья (кривошип, шатун и т.д.);определить степень подвижности, отбросив лишние связи, если они есть; заменить высшие кинематические пары низшими, если потребуется

22 января 2025
Теория машин и механизмов

Условие:

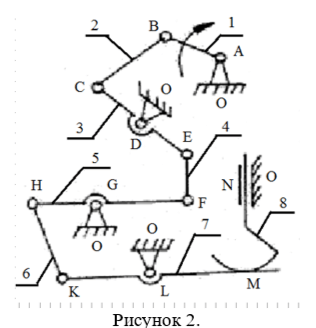

Для механизма, изображенного на схеме, требуется:

1) назвать все звенья (кривошип, шатун и т.д.);

2) определить степень подвижности, отбросив лишние связи, если они есть;

3) заменить высшие кинематические пары низшими, если потребуется;

4) разбить механизм на группы Ассура, приняв за начальное звено, обозначенное стрелкой

Решение:

Обозначаем цифрами звенья и латинскими буквами кинематические пары.

Звенья механизма носят названия, принятые в ТММ:

0 - стойка, 1- кривошип (ведущее звено), 2 - шатун, 3- двухплечее коромысло (редко - рычаг), 4-шатун, 5- двухплечее коромысло, 6-шатун, 7- двухплечее коромысло,

8- ползун, кулачок (или толкатель).

Краткая характеристика механизма.

Механизм плоский, лишних (пассивных) связей не имеет, сос...
