  4. Выполнить структурный анализ механизма приведенного на рисунке 2. 2.1. Составьте структурную схему механизма. 2.2. Определ...

Выполнить структурный анализ механизма приведенного на рисунке 2. 2.1. Составьте структурную схему механизма. 2.2. Определите наличие избыточных или пассивных связей.

«Выполнить структурный анализ механизма приведенного на рисунке 2. 2.1. Составьте структурную схему механизма. 2.2. Определите наличие избыточных или пассивных связей.»
  • Теория машин и механизмов

Условие:

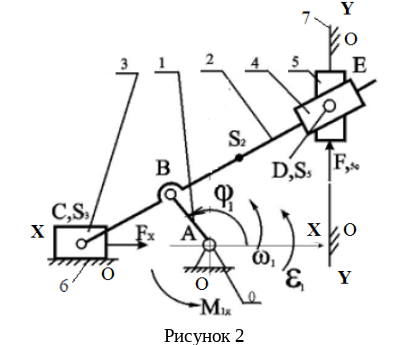

Выполнить структурный анализ механизма приведенного на рисунке 2.

2.1. Составьте структурную схему механизма.

2.2. Определите наличие избыточных или пассивных связей.

2.3. Определите подвижность механизма.

2.4. Составьте структурную формулу механизма.

Решение:

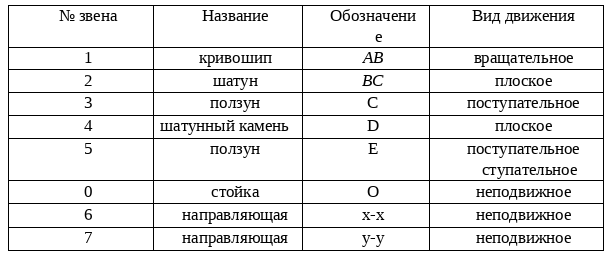

Звенья механизма Таблица 1.1

Механизм образован пятью подвижными звеньями (n=5) и семью низшими одноподвижными кинематическими парами V-ого класса из которых: четыре - вращательные (А, В, С, D) и три поступательные (С, D, Е), кинематических пар других классов-нет, следовательно р5 = 7, а р4 = 0.

Число степеней ...
