Условие задачи
1 Изобразите теоретическую индикаторную диаграмму поршневого компрессора для случая изотермического и адиабатного сжатия. Покажите на ней площади, которыми изображаются работы наполнения, сжатия и выталкивания.
2. Для чего применяется охлаждение компрессора?
Ответ

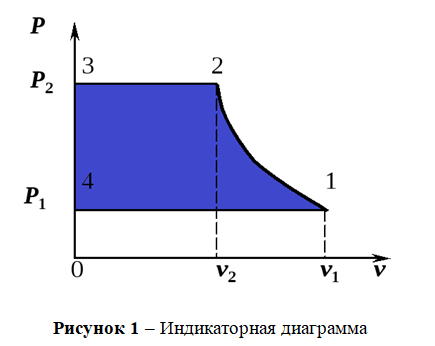

Точка 1 на диаграмме соответствует положению поршня в цилиндре компрессора, когда весь цилиндр заполнен газом низкого давления. Объем газа при этом равен . Кривая 1-2 соответствует процессу сжатия газа в компрессоре от давления до давления При закрытых всасывающем и нагнетательном клапанах. В точке 2 процесс сжатия заканчивается. Точка 2 соответствует моменту открытия нагнетательного клапана. Го...
