Определить поверхность нагрева и число секций теплообменника типа "труба в трубе" для нагревания воды в количестве Wв = 1кг/с от tв1 до tв2 горячим конденсатом, движущимся в межтрубном пространстве.

5 марта 2025
Теплоэнергетика и теплотехника

Условие:

Определить поверхность нагрева и число секций теплообменника типа "труба в трубе" для нагревания воды в количестве W_в = 1кг/с от t_в1 до t_в2 горячим конденсатом, движущимся в межтрубном пространстве.

Температура конденсата начальная t_к1, конечная t_к2 . Внутренняя труба диаметром d=38 × 1,5 мм из нержавеющей стали, а наружная диаметром D=76×2 мм из Ст. 3. Длина одного элемента 3 м. Движение сред в теплообменнике противоточное.

Дано:

t_в1 = 15^о С; t_в2= 60^о С; t_к1 = 70^оС; t_к2 = 50^о С; d=38 × 1,5 мм; D=76×2 мм; l= 3м.

Решение:

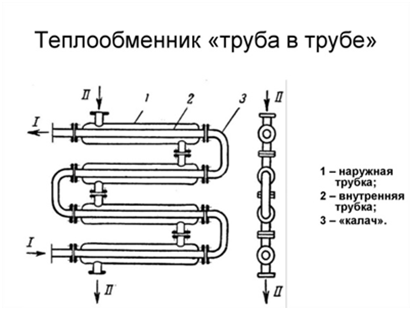

Теплообменник труба в трубе, обозначаемый маркировкой Тт, теплообменный аппарат, состоящий из двух труб разного диаметра, вмонтированных одна в другую. Одна труба меньшего диаметра помещается в трубе большего диаметра.

1. По формуле(1) рассчитаем среднеарифметическое значение температуры воды и конденсата.

t ср = 0,5 (t₁ + t₂) (1)

t_вср = 0,5 (60+15) 40^о С

...
