решение задачи на тему:

Паротурбинная установка имеет мощность N, параметры пара на входе в турбину: давление p1, температура t1; давление в конденсаторе p2. Охлаждающая вода нагревается в конденсаторе на Δt.

Дата добавления: 12.12.2024

Условие задачи

Паротурбинная установка имеет мощность N, параметры пара на входе в турбину: давление p1, температура t1; давление в конденсаторе p2. Охлаждающая вода нагревается в конденсаторе на Δt. Топливо – природный газ с теплотворной способностью Qнр = 48 МДж/кг. КПД
парогенератора hпг = 0,91.

Рассчитать:

1. Цикл Ренкина на перегретом паре без учета работы насоса.

2. Цикл с промежуточным перегревом пара до начальной температуры t1 при давлении pа.
3. Цикл с теплофикационным отбором пара при давлении pо. Расход пара в отборе Dо.

Для каждого цикла:

1. Изобразить схемы установок и циклы в (p-v), (T-s), (h-s) диаграммах.

2. Определить:

а) термодинамические параметры и функции в характерных точках цикла и свести их в таблицу;

б) количество подведенного и отведенного тепла, удельную работу турбины, удельную полезную работу цикла, термический КПД цикла;

в) удельный и полный расход пара, расходы топлива и охлаждающей воды в конденсаторе.

Сделать выводы, сравнив термические КПД, степени сухости пара после турбины, расходы пара, топлива и охлаждающей воды в рассчитанных циклах.

Данные для расчета взять из таблицы

Ответ

Схема ПТУ, работающей по циклу Ренкина, и p-v-, T-s-, h-s- диаграммы цикла изображены на рис. 1 и 2.

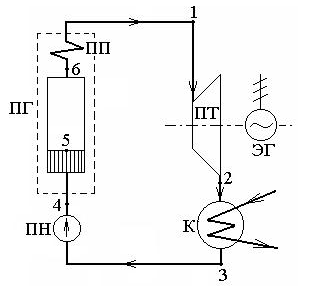

Рис. 1. Схема паротурбинной установки

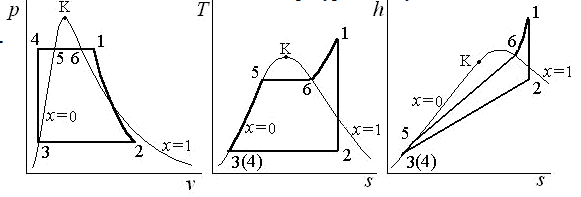

Рис. 2. Цикл Ренкина на перегретом паре:

12 адиабатное расширен...
