Условие задачи
Пользуясь кривыми водоизмещения (см. рис. 1) решить следующие задачи:
а) определить осадку судна в пресной и морской воде при водоизмещении
б) определить осадку судна после приема в морском порту 3700 т груза, если до приема оно имело осадку 3,8 м;
в) определить водоизмещение D судна в пресной и морской воде при осадке 4,3 м;
г) определить, сколько тонн груза выгрузили с судна, если его осадка в речном порту уменьшилась с 7,0 до 4,7 м.
Ответ

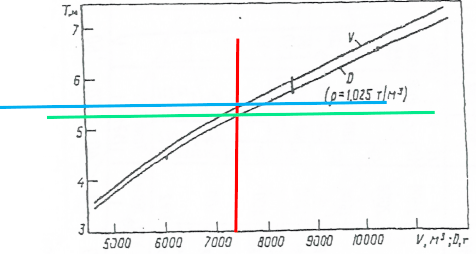

Рис. 1а)
а) Проводим красную линию по известному водоизмещению до пересечения с линиями массового и объемного водоизмещения. Учитывая, что эти линии построены для морской воды, то есть объемное водоизмещение в морской воде будет равно весовому водоизмещению в пресной воде, получаем в точках пересечения:
- зеленой линии с осью осадок значение осадки в морской воде Тмор = 5,2 м
- синей линии с осью оса...
