Построить сетевой график технической подготовки производства кузова нового автомобиля. Рассчитать параметры сетевого графика. Определить критический путь сетевой модели.

25 ноября 2023
Управление проектами

Условие:

Построить сетевой график технической подготовки производства кузова нового автомобиля. Рассчитать параметры сетевого графика.

Определить критический путь сетевой модели.

Решение:

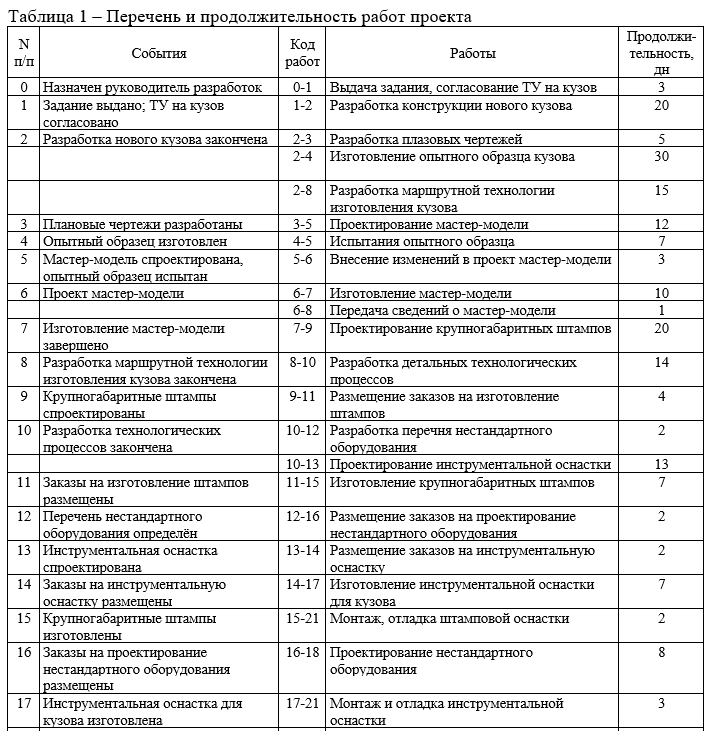

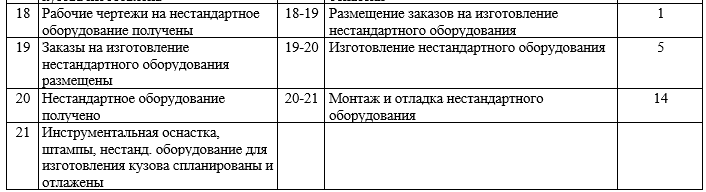

Строим сетевой график (рис. 1) и нумеруем события с учетом заданных кодов работ (табл. 2).

Выполняем расчет параметров сетевого графика на самом графике (графический метод). Для расчета параметров представляющий событие кружочек делят на четыре сектора, в верхнем секторе проставляют номер события i, в левом ранний срок свершения события , в правом поздний срок свершения события , в нижнем резерв времени свершения события .
