Условие задачи
Выполнить расчет стоимости строительства магистрального газопровода в на 01.01.2021 г.
Требуется определить стоимость строительства магистрального газопровода, транспортирующего природный газ объемом Q = 32,4 млрд. куб.м/год, протяженностью L = 600 км в Вологодской области для равниннохолмистой (400 км) и болотистой местности (200 км).
Ниже представлена методика для решения данной задачи. На основании нее выполните расчет. Рассчитать в ценах на 01.01.2021 в соответствии с прогнозом Минэкономразвития РФ.
Ответ

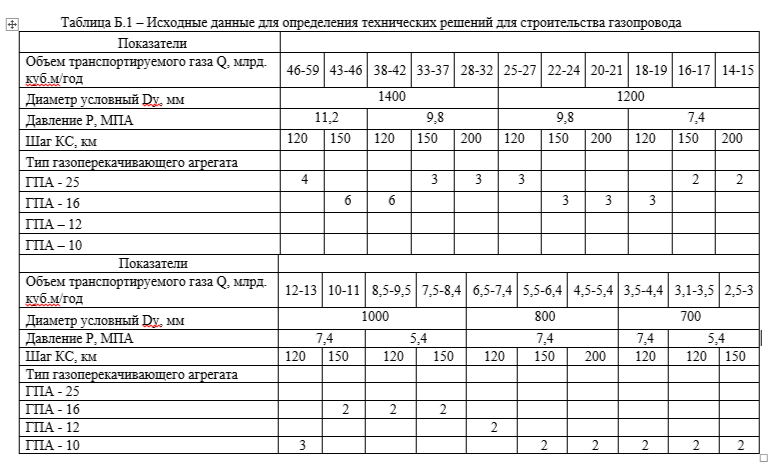

1. Для заданного объема транспортируемого газа Q и протяженности газопровода L из таблицы Б.1 выбираем диаметр трубы D, шаг КС l, тип и количество ГПА N на каждой КС и рабочее давление p.
Для выбранного газопровода:
D = 1400 мм
КС1 = 150 км
ГПА 25 = 3 шт
P= 9,8 МПА
2. Определяем количество КС m по формуле (Б.3)
КСm=600/150-1=4-1=3
3. Определяем количество участков ЛЧ n как число типов местно...
