Безынерционное: W1(p)=K1=2 Дифференцирующее: Апериодическое первого порядка: Апериодическое первого порядка: Интегрирующее: Задание: 1. Записать выражения для передаточных функций разомкнутой системы W(p) и Wf(p). 2. Записать выражения для передаточных

Дата добавления: 01.11.2023

Условие задачи

Безынерционное: W1(p)=K1=2

Дифференцирующее:

Апериодическое первого порядка:

Апериодическое первого порядка:

Интегрирующее:

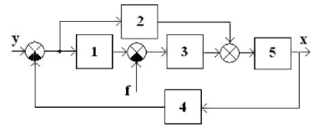

Задание:

1. Записать выражения для передаточных функций разомкнутой системы W(p) и Wf(p).

2. Записать выражения для передаточных функций замкнутой системы Ф(р), Фf(p), а претендентам на «отлично» и Фe(p).

3. Записать дифференциальные уравнения САР относительно регулируемой величины и для претендентов на «отлично» относительно ошибки.

4. Выписать полиномы D(p), Q(p), N(p), R(p), Q'(p), N'(p) и R '(p).

Ответ

1. Преобразуем структурную схему САР

А. Перенос сумматора со входа на выход звена:

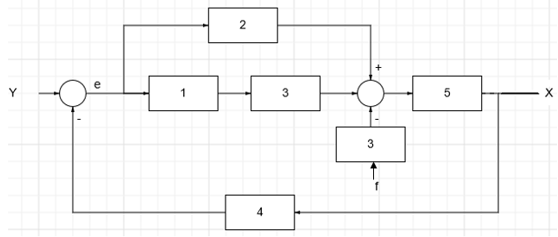

Б. Преобразование звеньев 1 и 3, соединенных последовательно, звено 2 по отношению к звеньям 1 и 3 соединено параллельно:
