Условие:

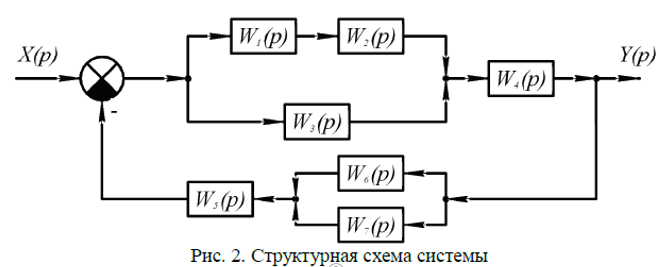

На рис. 2 изображена структурная схема автоматической системы.

Передаточные функции имеют вид:

- усилительное звено;

- интегрирующее звено;

- инерционное (апериодическое 1-го порядка) звено;

- апериодическое звено 2-го порядка;

- усилительное звено;

- дифференциальное звено;

- усилительное звено.

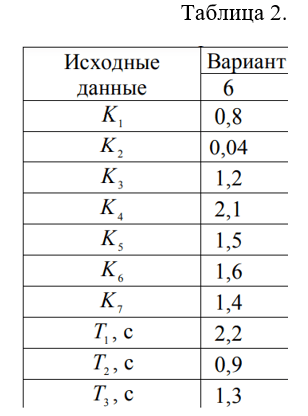

Значения коэффициентов передачи и постоянных времени приведены в табл. 2.

В задаче необходимо выполнить следующее:

1. Найти передаточную функцию разомкнутой системы.

2. Найти передаточную функцию замкнутой системы по задающему воздействию Х(р).



Решение:

Выполним преобразования исходной схемы.

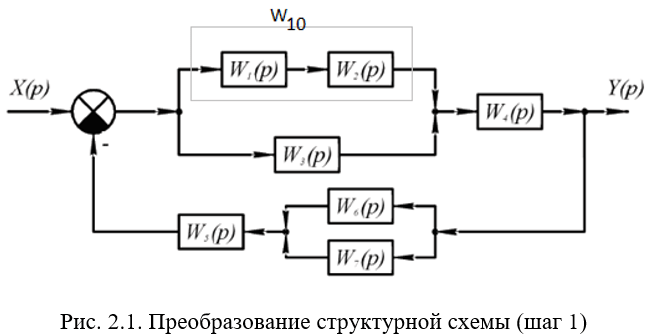

Шаг 1. Обозначим последовательное соединение звеньев как эквивалентное звено с передаточной функцией:

Шаг 2. Обозначим параллельное соединение звеньев как эквивал...
